VH型弹簧减振器
产品详情
VH型弹簧减振器
通过顶蓬吊架和悬吊天花板防止噪声和振动的传播.常用于变风量空调器、管道、风机、播音室等。
概述：
为了满足不同用户的需要，我厂在生产吊式减振吊架的基础上，设计制造了V型吊架减振器，该产品以减振弹簧、橡胶复合垫等组成的预应力吊架减振器。主要用于各种风机、管道、动力设备的吊装隔振降噪，也可用精密仪器，仪表的吊装消极隔振。

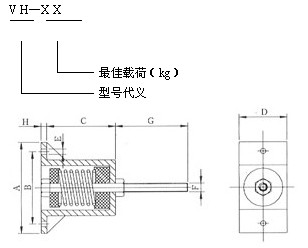

型号代义：
VH型减振器尺寸参数表
型号 尺寸（mm） | VH (1) -30 | VH (2) -65 | VH (3) -90 | VH (4) -125 | VH (5) -160 | VH (6) -210 | VH (7) -260 | VH (8) -320 | VH (9) -430 | VH (10) -600 |
A | 164 | 164 | 164 | 164 | 164 | 164 | 164 | 220 | 220 | 220 |
B | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 180 | 180 | 180 |
C | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 150 | 150 | 150 |
D | 84 | 84 | 84 | 84 | 84 | 84 | 84 | 125 | 125 | 125 |
E | φ13 | φ13 | φ13 | φ13 | φ13 | φ13 | φ13 | φ22 | φ22 | φ22 |
F | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
G | 120 | 120 | 120 | 125 | 125 | 125 | 125 | 125 | 125 | 125 |
VH型减振器尺寸参数表二
型号 性能参数 | VH (1) -30 | VH (2) -65 | VH (3) -90 | VH (4) -125 | VH (5) -160 | VH (6) -210 | VH (7) -260 | VH (8) -320 | VH (9) -430 | VH (10) -600 | |
竖向刚数N/mm | 10.1 | 23.8 | 33.5 | 41.6 | 57.5 | 76 | 94.3 | 108.4 | 194.8 | 164 | |
荷载 | 预压P1 | 196 | 407 | 584 | 749 | 104.3 | 1300 | 1580 | 1888 | 2191 | 3748 |
P2 | 330 | 701 | 991 | 1257 | 1664 | 2123 | 2736 | 3104 | 3910 | 5940 | |
P3 | 473 | 992 | 1420 | 1765 | 2285 | 2944 | 3816 | 4079 | 5600 | 7722 | |
