WHS型弹簧减振吊钩
产品详情

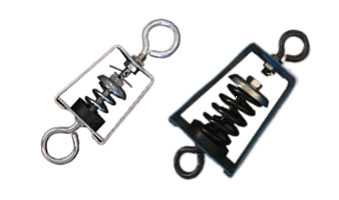

WHS型弹簧减振吊钩
通过顶蓬吊架和悬吊天花板防止噪声和振动的传播.常用于变风量空调器、管道、风机、播音室等。宜用于空间较矮的楼层。
WHS减振吊架安装尺寸表
WHS减振吊架性能表

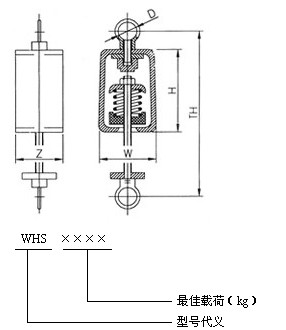

WHS减振吊架示意图
WHS系列减振吊架安装尺寸表
型号 尺寸 | WHS (1) -12 | WHS (2) -25 | WHS (3) -45 | WHS (4) -65 | WHS (5) -90 | WHS (6) -125 | WHS (7) -160 | WHS (8) -220 | WHS (9) -260 | WHS (10) -300 |
高度H | 80 | 80 | 145 | 145 | 145 | 145 | 145 | 145 | 145 | 145 |
W | 60 | 60 | 106 | 106 | 106 | 106 | 106 | 106 | 106 | 106 |
D | 18 | 18 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
Z | 45 | 45 | 72 | 72 | 72 | 72 | 72 | 72 | 72 | 72 |
TH | 142 | 142 | 220 | 220 | 220 | 220 | 220 | 230 | 230 | 230 |
WHS系列减振吊架技术性能一览表
型号 性能参数 | WHS (1) -12 | WHS (2) -25 | WHS (3) -45 | WHS (4) -65 | WHS (5) -90 | WHS (6) -125 | WHS (7) -160 | WHS (8) -220 | WHS (9) -260 | WHS (10) -300 | |
竖向刚数N/mm | 12.3 | 26.1 | 14.2 | 23.8 | 33.5 | 41.6 | 57.5 | 76 | 94.3 | 108.4 | |
荷载 | 预压P1 | 6 | 15 | 29 | 40 | 58 | 74 | 104 | 132 | 141 | 188 |
P2 | 14 | 26 | 46 | 70 | 99 | 125 | 166 | 215 | 275 | 310 | |
P3 | 16 | 37 | 64 | 99 | 140 | 176 | 228 | 298 | 383 | 407 | |
特点：本减振吊架为全封闭、外壳模具成形强度大、结构合理，自振频率低、减振效果好，坚固耐用。
