电加热导热油炉
产品详情

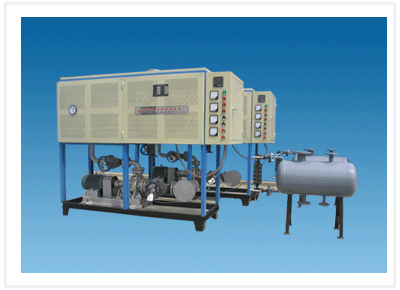

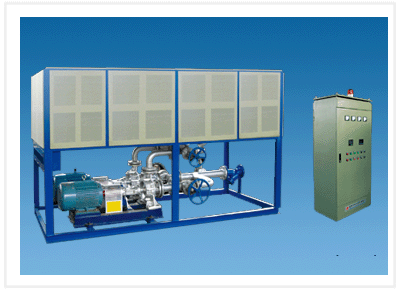

导热油炉（防爆导热油炉、导热油电加热炉、电加热导热油炉）
电加热导热油炉是将电加热器直接插入有机载体(导热油)中直接加热,并通过高温油泵进行液相循环将加热后的导热油输送到用热设备,再由用热设备出油口回到电热油炉加热,形成一个完整的循环加热系统。电加热导热油炉采用数显式温控仪控温,具有超温报警、低油位报警、超压力报警功能。导热油炉是石油、化工、电子、纺织、印染、食品、塑料、薄膜等行业中一种高效节能供热设备。油炉筒体设计压力0.5MPa,我公司导热油加热 炉控温精度可达±1℃。并具有防干烧和防爆安全措施。防爆加热器防爆标志为ExdⅡBT4 ExDⅡBT6 ExdeⅡCT6等。根据导热油电加热炉的工艺特征，选用高精度数显式程序温控仪，自动启动工艺程序参数进行PID调节控温。油加热炉控制系统为闭环负馈系统，由热电偶检测的油温信号传递到PID稳定控制仪，驱动无触点控制器，在固定期内的输出占空比，以此来控制加热器的输出功率。具有：（1）超温报警，并自动切断加热电源。（2）断偶报警，并自动切断加热电源。（3）超压力报警，并自动切断加热电源。
我公司结合多年科技研发而形成一套多功能控制系统，采用人机界面操作PLC(西门子和三菱)可编程控制器设定程序。并全面采用4-20ma变送多路温度、压力大小、液位高度数值直接由触摸屏显示,支持定时开关机,自动补油,升温历史曲线,U盘导出打印,历史报警记录查询等功能,为目前行业 水平.
导热油炉技术参数
型号 | 额定热功率 | 温度常温至 | 精度℃ | 热效率 | 设计压力MPa | 泵扬程 m | 泵流量 m3/h | 电机功率 KW | |
KW | 万大卡 | ||||||||
YL(FLR)-6 | 6 | 0.5 | 300℃ | ±1 | >95 | 0.6 | 20 | 3 | 1.5 |
YL(FLR)-9 | 9 | 0.8 | 300 ℃ | ±1 | >95 | 0.6 | 20 | 5 | 1.5 |
YL(FLR)-12 | 12 | 1 | 350℃ | ±1 | >95 | 0.6 | 28 | 6 | 1.5 |
YL(FLR)-15 | 15 | 1.3 | 350℃ | ±1 | >95 | 0.6 | 28 | 6 | 2.2 |
YL(FLR)-18 | 18 | 1.5 | 350℃ | ±1 | >95 | 0.6 | 22 | 8 | 3 |
YL(FLR)-24 | 24 | 2 | 350℃ | ±1 | >95 | 0.6 | 25 | 10 | 3 |
YL(FLR)-30 | 30 | 2.6 | 350℃ | ±1 | >95 | 0.6 | 30 | 12.5 | 4 |
YL(FLR)-36 | 36 | 3 | 350℃ | ±1 | >95 | 0.6 | 30 | 12.5 | 4 |
YL(FLR)-45 | 45 | 3.9 | 350℃ | ±1 | >95 | 0.6 | 32 | 16 | 4 |
YL(FLR)-48 | 48 | 4 | 350℃ | ±1 | >95 | 0.6 | 32 | 16 | 4 |
YL(FLR)-60 | 60 | 5 | 350℃ | ±1 | >95 | 0.6 | 32 | 25 | 5.5 |
YL(FLR)-72 | 72 | 6 | 350℃ | ±1 | >95 | 0.6 | 32 | 25 | 5.5 |
YL(FLR)-80 | 80 | 6.9 | 350℃ | ±1 | >95 | 0.6 | 40 | 32 | 7.5 |
YL(FLR)-90 | 90 | 7.7 | 350℃ | ±1 | >95 | 0.6 | 40 | 32 | 7.5 |
YL(FLR)-100 | 100 | 8.6 | 350℃ | ±1 | >95 | 0.5 | 51 | 32 | 11 |
YL(FLR)-120 | 120 | 10 | 350℃ | ±1 | >95 | 0.6 | 40 | 40 | 7.5/11 |
YL(FLR)-135 | 135 | 11.6 | 350℃ | ±1 | >95 | 0.6 | 40 | 40 | 7.5/11 |
YL(FLR)-150 | 150 | 12.9 | 350℃ | ±1 | >95 | 0.6 | 40 | 40 | 11 |
YL(FLR)-180 | 180 | 15.5 | 350℃ | ±1 | >95 | 0.6 | 40 | 40 | 11 |
YL(FLR)-240 | 240 | 20.6 | 350℃ | ±1 | >95 | 0.6 | 50/46 | 50/60 | 11/15 |
YL(FLR)-280 | 280 | 24 | 350℃ | ±1 | >95 | 0.6 | 50/46 | 50/60 | 15 |
YL(FLR)-300 | 300 | 25.8 | 350℃ | ±1 | >95 | 0.6 | 50/46 | 50/60 | 15 |
YL(FLR)-360 | 360 | 30 | 350℃ | ±1 | >95 | 0.6 | 50/46 | 50/60 | 22 |
YL(FLR)-400 | 400 | 35 | 350℃ | ±1 | >95 | 0.6 | 60 | 58 | 22 |
YL(FLR)-450 | 450 | 38.7 | 350℃ | ±1 | >95 | 0.6 | 60 | 58 | 37 |
YL(FLR)-480 | 480 | 40 | 350℃ | ±1 | >95 | 0.6 | 60 | 58 | 37 |
YL(FLR)-600 | 600 | 50 | 350℃ | ±1 | >95 | 0.6 | 55/30 | 100/155 | 37 |
YL(FLR)-1000 | 1000 | 86 | 350℃ | ±1 | >95 | 0.6 | 80/60 | 100/160 | 37/45 |
YL(FLR)-1500 | 1500 | 129 | 350℃ | ±1 | >95 | 0.6 | 70 | 300 | 90 |
YL(FLR)-2000 | 2000 | 172 | 350℃ | ±1 | >95 | 0.6 | 80 | 400 | 132 |
YL(FLR)-4000 | 4000 | 344 | 350℃ | ±1 | >95 | 0.6 | 80 | 500 | 160 |
YL(FLR)-9000 | 9000 | 774 | 350℃ | ±1 | >95 | 0.6 | 70 | 700 | 200 |
注：由于导热油炉产品类型众多，在此不一一列出，此外以上数据仅供参考，具体规格根据各客户要求定型生产。（用户可将贵方使用情况要求传真过来，我方即可根据贵方实际情况设计生产。）
主要功能 导热油炉系统采用智能全自动控制、自动温度显示、恒温保护、超温报警。加热温度控制在±1℃， 从而保证该装置完全达到用户要求。并具有 的多重保护和可靠监控装置、并可与计算机连网，实现人机对话。 a、有常规的电气保护，如短路保护等； b、监测过程温度并带报警输出。 c、控制算法采用模糊控制理论，PID参数整定可自动完成。 d、有一套独立于温度控制的超温报警系统，当加热器内部超过设定值时，它将不可自动复位地关闭电加热器， 并输出一个触点信号。ｅ、可提供数个联锁接口，以便和其它设备联锁（如泵、流量开关等）确保加热器加热时有一定流量的介质在流动， 保证系统的安全。 f、控制系统可以向DCS系统提供加热器处于运行、超温、停止、温度信号、互锁状态等信号； 可以接受DCS发出的启动、停止操作命令。
●技术支持：
1、《有机热载体炉安全技术监察规程》（详见行业标准）。
2、《防爆电器 标准》（详见设计资料）。
3、《有机热载体炉安全技术监察规程有关条款说明》（详见设计资料）。
导热油炉适用范围：
化工轻工：聚合、缩合反应、蒸馏、精馏、浓缩、蒸发、熔融
石油化工：合成、反应、蒸馏、精馏、加热、保温、储罐加热、重油加热
油脂：油脂分解、脱臭、脂肪酸蒸馏、加热、加氢反应、酯化
塑料橡胶：热压、压延、挤压、硫化成型
皮革行业：人造皮革加工
纺织印染：热定型、干燥、焙烘、蒸发、熔融
化纤纤维：聚合反应、熔融纺纱、织机加工、模压、热固、延伸、干燥
涂装油漆：油漆烘烤、干燥、高温固熔化、家电、车辆烘漆、涂装
汽车飞机：涂装烘漆、干燥、加热成型、高温粘结
木材加工：热压、干燥、木材加工及木制品（制材、家具）、人造板（中密度纤 维板、刨花板、胶合板、定向刨花板）人造纤维板、层压板成型、木材干燥、木材烘干、胶合板、刨花板、中密度板、适用燃料（砂光粉、木粉、树皮、木块）
林产工业：热压、干燥、人造板、中密度纤维板、刨花板、定向刨花板、麦秸板、胶合板、人造板饰面、木材加工、制材、实木地板、木材干燥、木制品、家俱、实木地板
造纸印刷：波纹板加工、纸张加工、油墨生产加工、热熔融、干燥
建筑建材：沥青溶解、混凝土熟化罐、防水材料和油耗生产
水泥：燃料加热
碳素工业：沥青加热、保温、熔化、熔融、浸渍、混练、成型
公路交通：筑路机械、沥青加热、熔化、保温
市政公路筑路：沥青加热、熔化、保温
沥青加热：沥青加温、熔化
空调：暖气热源、采暖通风、辐射供暖
制药工业： 医药保健
原子能工业：核燃料处理
金属加工：酸洗、电镀、涂装、油浴、热处理
电气：树脂浸渍、溶解、保温
食品工业：食品烘烤、加工
粮油食品：饲料
其他用途：各种高温加热生产工艺的热源
技术支持:
设计开发：承担各种加热炉新产品的设计、开发和研究、非标产品设计、方案设计、工程设计，承担各种非标加热炉产品的设计与开发
技术咨询：为广大用户免费提供导热油加热炉技术咨询服务
技术培训：为广大用户免费提供导热油加热炉的技术培训
技术改造：为广大用户提供高温加热生产工艺的技术改造
安装调试：为广大用户免费提供指导安装调试
维护保养：为新老客户提供各种加热炉的设备维护保养
故障排除：为新老客户提供各种加热炉的故障排除与检修
设备维修：为新老客户提供各种加热炉的设备维修
技术服务：具有专门的工程技术服务部，24小时为用户提供售后技术服务
