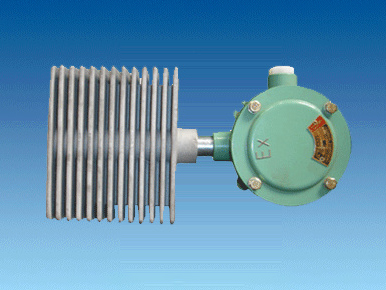

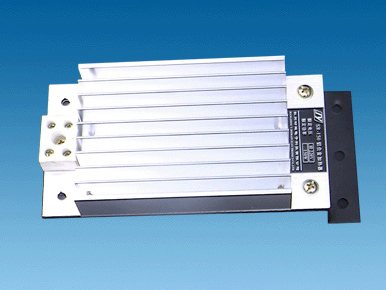

仪表箱电伴热器
产品详情

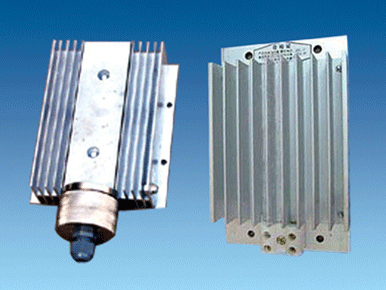

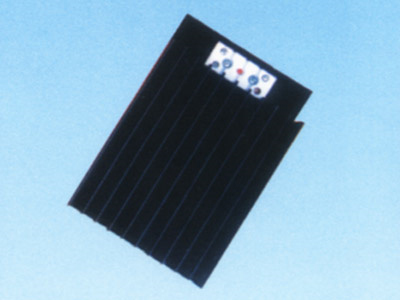

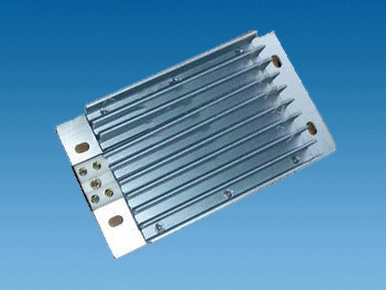

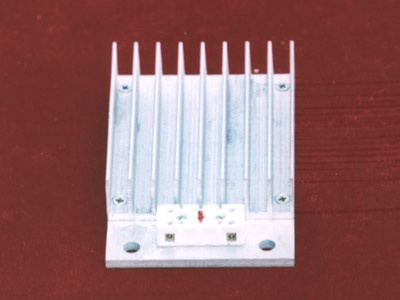

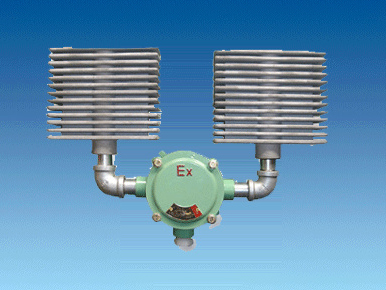

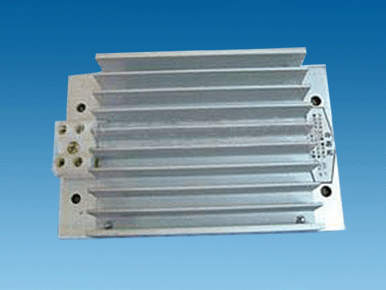

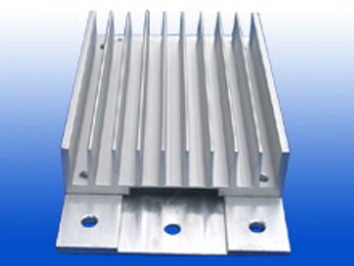

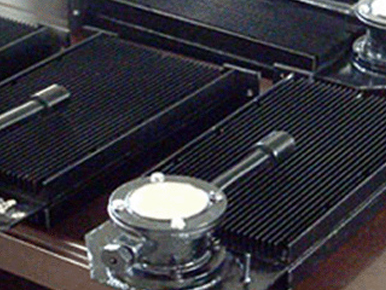

仪表箱伴热器"用于石油化工行业的各类仪表箱和电器控制箱的保温、防冻或伴热能使箱内保持常温气候，使箱内仪表或电器能在冬季或严寒地区保持正常工作
1. 技术参数
工作电压：220V | 防护等级：IP56、IP54 |
绝缘电阻：>20MΩ | 保护温度：+50℃（可很据要求改变） |
防爆等级：ExdIIBT4 | 表面热负荷：A型0.1W/cm2,B型0.2W/ cm2 |
参数 型号 | 标称功率 W | 伴热器外形尺寸mm | 配用电缆外径 mm | 保护温度 ℃ | |
YA型 | YA-100 | 100 | 310×144×58 | φ10.5 | 50 |
YA-200 | 200 | 310×144×58 | φ10.5 | 50 | |
YA-300 | 300 | 310×144×58 | φ10.5 | 50 | |
YA-400 | 400 | 360×144×58 | φ10.5 | 50 | |
YA-500 | 500 | 360×144×58 | φ10.5 | 50 | |
YB型 | YB-100 | 100 | 875×φ50 | φ10.5 | 50 |
YB-200 | 200 | 875×φ50 | φ10.5 | 50 | |
YB-300 | 300 | 1025×φ50 | φ10.5 | 50 | |
YB-400 | 400 | 1025×φ50 | φ10.5 | 50 | |
YB-500 | 500 | 1025×φ50 | φ10.5 | 50 | |
2.选型
"仪表箱伴热器"的发热功率是根据仪表箱的 温差和体积来确定的（见下表），"仪表箱伴热器"的结构型式（YA型或YB型）是根据仪表箱内部结构及空间位置来确定的.
内净体积单位m3 发热功率W 温度℃ | 0.02 | 0.05 | 0.08 | 0.1 | 0.2 | 0.5 | 0.8 | 1.0 | ||||||||
保温层 | 保温层 | 保温层 | 保温层 | 保温层 | 保温层 | 保温层 | 保温层 | |||||||||
有 | 无 | 有 | 无 | 有 | 无 | 有 | 无 | 有 | 无 | 有 | 无 | 有 | 无 | 有 | 无 | |
10 | 7 | 20 | 18 | 55 | 30 | 90 | 35 | 100 | 70 | 200 | 175 | 530 | 280 | 850 | 350 | 1050 |
20 | 15 | 50 | 40 | 120 | 60 | 180 | 75 | 230 | 150 | 450 | 380 | 1200 | 600 | 1800 | 750 | 2200 |
30 | 20 | 60 | 50 | 150 | 80 | 250 | 100 | 300 | 200 | 600 | 500 | 1500 | 800 | 2400 | 1000 | 3000 |
40 | 30 | 90 | 60 | 200 | 120 | 360 | 140 | 400 | 270 | 800 | 700 | 2100 | 1120 | 3300 | 1400 | 4200 |
50 | 35 | 100 | 90 | 280 | 150 | 450 | 170 | 500 | 340 | 1000 | 850 | 2500 | 1360 | 4000 | 1700 | 5000 |
60 | 40 | 120 | 100 | 300 | 160 | 480 | 200 | 600 | 400 | 1200 | 1000 | 3000 | 1600 | 4800 | 2000 | 6000 |
注：温差=箱内所需维持温度-当地 环境温度
