串联电伴热带
产品详情
1.产品规格和主要的技术参数
型号规格 | 额定功率（W/m） | 使用长度 （m） | 芯线截面（mm2） | 总功率（Kw） | 工作电压（V） |
FC(Q0-380-20-2 | 20 | 750 | 2 | 15 | 380 |
FC(Q0-380-20-3 | 20 | 950 | 3 | 19 | 380 |
FC(Q0-380-20-4 | 20 | 1080 | 4 | 21.6 | 380 |
FC(Q0-380-20-5 | 20 | 1200 | 5 | 24 | 380 |
FC(Q0-380-20-6 | 20 | 1350 | 6 | 27 | 380 |
FC(Q0-380-30-2 | 30 | 600 | 2 | 18 | 380 |
FC(Q0-380-30-3 | 30 | 750 | 3 | 22.5 | 380 |
FC(Q0-380-30-4 | 30 | 870 | 4 | 26.1 | 380 |
FC(Q0-380-30-5 | 30 | 980 | 5 | 29.4 | 380 |
FC(Q0-380-30-6 | 30 | 1050 | 6 | 31.5 | 380 |
FC(Q0-380-40-2 | 40 | 510 | 2 | 20.4 | 380 |
FC(Q0-380-40-3 | 40 | 630 | 3 | 25.2 | 380 |
FC(Q0-380-40-4 | 40 | 730 | 4 | 29.2 | 380 |
FC(Q0-380-40-5 | 40 | 800 | 5 | 32.8 | 380 |
FC(Q0-380-40-6 | 40 | 900 | 6 | 36 | 380 |
注：可根据用户需要，生产其他各种电压、功率、芯线的非标串联电伴热带。
2.产品特点
串联型电伴热母线电流相同，电阻相等，所以整根电伴热带首尾发热均匀，其输出功率恒定，不受环境气温和管道温度影响。该电伴热带必须按规定长度安装使用。若超长度使用，会降低单位长度功率；若缩短长度使用，则会增大单位长度功率，缩短产品正常使用寿命。由于串联型电热带母线内阻较小，一个电源点供电长度可达几百米，甚至数千米。因此，它主要使用长距离和超长距离单一管线的伴热保温。有三通管的管线一般不能使用。安装时，其尾端母线必须可靠地短接在一起，否则，会造成不热或过热。
串联型电热带绝缘材料份F46和PFA二种，前者产品 耐温200℃，介质 维持温度120℃;后者即串联型高温带，产品坐高耐温260℃，介质 维持温度180℃，若设计选用的米功率较小，则能维持的介质温度 较高，每个电源点供电伴热的距离 长。

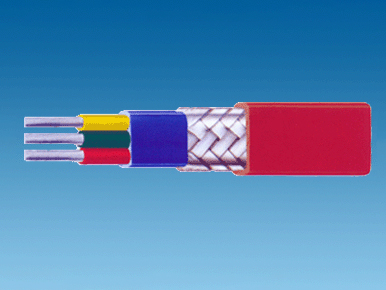

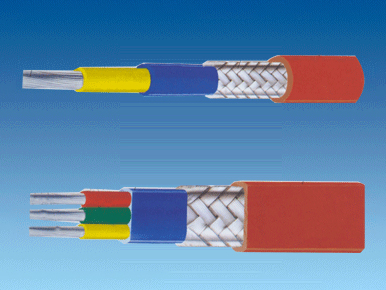

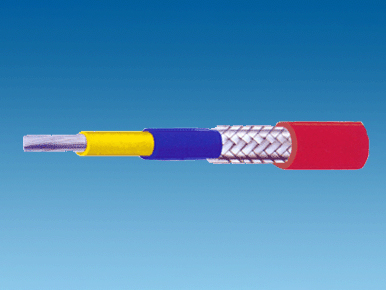

通三相电源的串联型电热带可以采用一根三芯结构的，也可以采用隔开一定间距。平行敷设的三根单芯结构，在首端通380V电压，尾端短接，均可形成三相星形负载。三根单芯的较一根三芯的散热均匀，且线芯间不易过热。二芯结构的适用于220V或380V的单相电源，同样尾端也需短接。
选型设计时一般根据每米管线的散热量和管线长度，反算出芯线的截面积。当芯线截面太大时，会急剧增大产品成本，且不便安装，此时可采用缩短设计长度，或增加电热带根数，或提高工作电压等办法重新设计计算。
因为串联带一般功率较大，电流较大，故不能适用我公司并联带配套的F系列防爆电器附件。我公司随串联带配套提供专用的防爆电源接线盒、二通接线盒、尾端接线盒和带有Pt100铂电阻、数显温控仪的电器控制柜，能显示管道介质温度，设定介质的上限温度、下限温度，以实现监控和自动控制。
