篮式除污器
产品详情

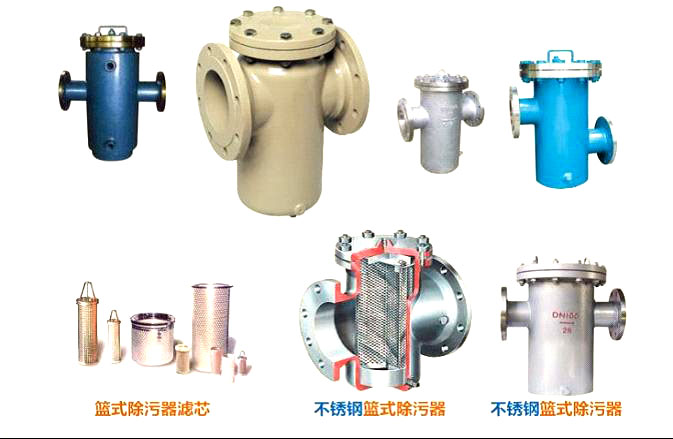

篮式过滤器
概述：
篮式过滤器用于油或其它液体管道上，过滤管道里的杂物，过滤孔面积比通径管面积大于2-3倍．远远超过Ｙ型、Ｔ型过滤器过滤面积。过滤器精度在过滤器中属于一种精度 的过滤器，滤网结构与其它过滤网不一样，因形状像篮子，故名蓝式过滤器。
工作原理：
管道在安装时会有其它杂物带入管道，在生产中原材料中也含有杂物。管道里液体经过过滤器时它的污物由过滤器收藏到滤网中，在一定的程度时打开壳盖清理滤网即可。
篮式过滤器尺寸参数：（技术改进、产品变型引起的尺寸参数变化恕不另行通知。）
| 公称通径 DN（mm） | D | H1 | H2 | L | B | 滤网面积 Cm2(FW1) | 滤网面积 Cm2(FW2) |
| DN25 | φ108 | 120 | 220 | 260 | R1/2″ | 258 | / |
| DN32 | φ108 | 150 | 260 | 260 | R1/2″ | 319 | / |
| DN40 | φ133 | 170 | 290 | 300 | R1/2″ | 516 | / |
| DN50 | φ133 | 230 | 360 | 300 | R1/2″ | 686 | / |
| DN65 | φ159 | 240 | 385 | 330 | R1/2″ | 935 | / |
| DN80 | φ219 | 320 | 475 | 420 | R1/2″ | 1429 | 2133 |
| DN100 | φ273 | 380 | 550 | 480 | R1/2″ | 2343 | 3775 |
| DN125 | φ325 | 450 | 635 | 560 | R3/4″ | 3468 | 5655 |
| DN150 | φ325 | 620 | 820 | 560 | R3/4″ | 4750 | 7867 |
| DN200 | φ426 | 800 | 1040 | 700 | R1″ | 8919 | 14872 |
| DN250 | φ580 | 850 | 1200 | 850 | R1″ | 12900 | 22525 |
| DN300 | φ630 | 1000 | 1400 | 900 | R1″ | 17671 | 30631 |
